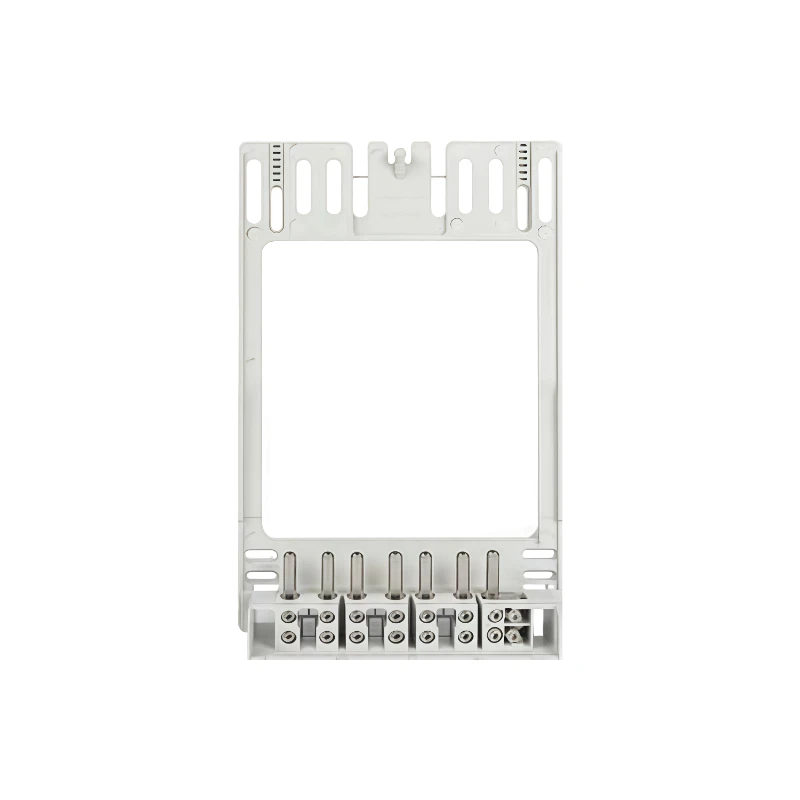

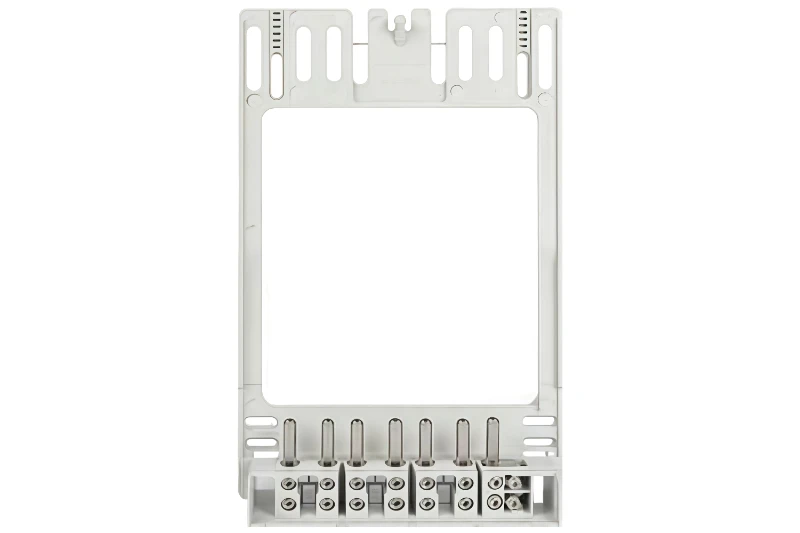

Ħarsa ġenerali tal-prodott
Il-konnettur tagħna ta' tneħħija ta' tliet fażijiet 80A-huwa komponent ta'-prestazzjoni għolja, iffukat fuq is-sigurtà-iddisinjat għal sistemi ta' kejl ta' tliet fażijiet kummerċjali medji. Dan il-konnettur huwa mfassal biex jilħaq l-aktar standards stretti ta 'utilità u sigurtà elettrika, bi spazju elettriku ottimizzat u distanza ta' creepage, li jiżgura insulazzjoni superjuri u protezzjoni kontra arcing elettriċi u short circuits.
Applikazzjoni fil-mira: Bini Kummerċjali Medju
Dan il-konnettur 80A huwa ddisinjat speċifikament għal bini kummerċjali medju, ħwienet tal-bejgħ bl-imnut, ristoranti u faċilitajiet industrijali ħfief, fejn it-tagħbija elettrika hija ogħla minn sistemi residenzjali iżda inqas minn installazzjonijiet industrijali tqal. Applikazzjonijiet komuni jinkludu:
Bini ta' uffiċċji
Ħwienet tal-bejgħ bl-imnut u ċentri tax-xiri
Ristoranti u faċilitajiet ta' ospitalità
Faċilitajiet ħfief tal-manifattura
Faċilitajiet agrikoli bi bżonnijiet elettriku ta' qawwa medja-
Huwa ottimizzat għall-użu ma' miters standard ta' tliet fażijiet 80A -, li jipprovdi konnessjoni bla xkiel u konformi li tiżgura kejl preċiż u tħaddim affidabbli.
Speċifikazzjonijiet tal-Inġinerija Core
Biex tissodisfa r-rekwiżiti stretti ta 'offerti ta' utilità u standards ta 'sikurezza elettrika, dan il-konnettur fih l-ispeċifikazzjonijiet ewlenin ta' inġinerija li ġejjin:
- Kurrent Rated: 80A dazju kontinwu
- Vultaġġ Rated: 400V AC, three-phase
- Spazju Elettriku: Iktar minn jew ugwali għal 8mm, li jissodisfa l-istandards IEC 60947-1 għal sistemi elettriċi ta 'vultaġġ baxx, li jipprovdi protezzjoni superjuri kontra arkijiet elettriċi u short circuits bejn partijiet ħajjin.
- Distanza ta' tnixxija: akbar minn jew ugwali għal 12mm, li tiżgura li l-wiċċ tal-materjal ta 'insulazzjoni jipprovdi reżistenza adegwata għall-kurrent ta' tnixxija, anke f'ambjenti umdi u kkontaminati.
- Vultaġġ ta 'Filtà Dielettrika: 2.5kV AC għal minuta 1, mingħajr tqassim, li jissodisfa l-istandards tas-sigurtà tal-utilità.
- Reżistenza għall-Insulazzjoni: > 100MΩ f'500V DC, li tiżgura iżolament elettriku sħiħ.
- Żieda fit-temperatura: < 45K b'kurrent nominali, li tiżgura prestazzjoni stabbli taħt tagħbija kontinwa.
Gwida tal-Għażla ta' Serje ta' Konnettur ta' Tliet Fażi-
| Karatteristika | Mudell 60A | Mudell 80A | Mudell 100A |
|---|---|---|---|
| Kurrent Rated | 60A | 80A | 100A |
| Applikazzjoni Primarja | Ħafif kummerċjali/residenzjali | Kummerċjali medju | Kummerċjali/industrijali tqil |
| Clearance Elettriku | Akbar minn jew ugwali għal 6mm | Akbar minn jew ugwali għal 8mm | Akbar minn jew ugwali għal 10mm |
| Distanza Creepage | Akbar minn jew ugwali għal 10mm | Akbar minn jew ugwali għal 12mm | Akbar minn jew ugwali għal 14mm |
| Vultaġġ li jiflaħ dielettriċi | 2kV AC għal minuta | 2.5kV AC għal minuta | 3kV AC għal minuta |
| Aħjar Għal | Bini kummerċjali żgħir, residenzi b'ħafna-unitajiet | Bini ta' uffiċċji, ħwienet tal-bejgħ bl-imnut, ristoranti | Bini kummerċjali kbir, faċilitajiet industrijali |
Materjal u Kostruzzjoni
Komponenti konduttivi
Ram elettrolitiku ta' purità għolja-b'kisi tal-landa, li jipprovdi konduttività eċċellenti u reżistenza għall-korrużjoni.
Djar ta' Insulazzjoni
Plastik tal-inġinerija tal--retardant tal-fjammi,-għoli bi klassifikazzjoni UL94-V0, li jipprovdi iżolament elettriku superjuri u durabilità mekkanika.
Protezzjoni tad-dħul
IP54, li jipproteġi kontra t-trab u t-tixrid tal-ilma f'kaxxi tal-meter.
Karatteristiċi ta' Kontra-Tbagħbis
Mibnija-siġilli tas-sigurtà biex jipprevjenu aċċess mhux awtorizzat u tbagħbis.
Linji Gwida għall-Installazzjoni
1. Kun żgur li l-kaxxa tal-meter hija de-enerġizzata u l-enerġija kollha tkun skonnettjata qabel l-installazzjoni.
2. Allinja l-konnettur mat-terminali tal-miter bi tliet fażijiet, filwaqt li tiżgura orjentazzjoni korretta, u imbotta sew biex toħloq konnessjoni sigura.
3. Waħħal il-konnettur mal-kaxxa tal-miter billi tuża l-viti tal-immuntar ipprovduti.
4. Qabbad il-kejbils tal-enerġija prinċipali mat-terminali tad-dħul tal-konnettur, wara l-fażi u t-tikkettar newtrali.
5. Issikka l-viti kollha għat-torque rakkomandat, u ivverifika li l-konnessjonijiet kollha huma siguri qabel ma tirrestawra l-enerġija.
